강관 동바리(Feat, 건설안전기술사 2권)

안녕하세요

대한기술사사무소 고영배 대표입니다.

(교대기술사학원 건설안전기술사 전임강사이기도 합니다.)

​

오늘 알아볼 내용은 지난번 올려드렸던 시스템 동바리 설치를

현장에서 주로 권장을 합니다.

​

시스템 동바리를 권장하는 이유는 ...

이는 기성제품이다 보니, 이를 조름하는 근로자분들이

조립의 수직, 수평, 가새 등 수치를 몰라도

조립만 하면 자동으로 수치가 조립기준에 맞게 되는 겁니다.

그래서 시스템 동바리를 사용하기를 권장을 하는거죠~

​

하지만 현장에서 시스템동바리를 전부 사용할 수는 없습니다.

​

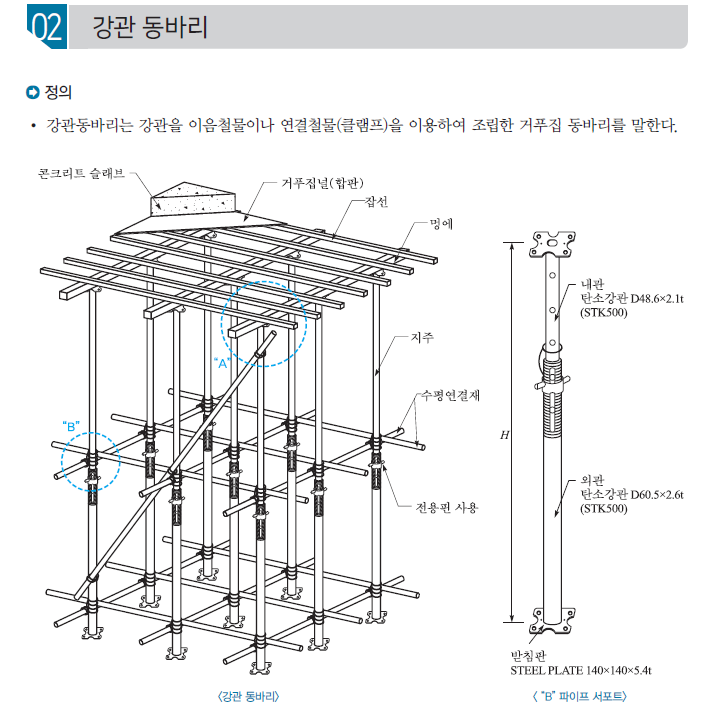

그래서 사용하는 것이 강관 동바리입니다.

강관 동바리는 간격을 유동적으로 조절할 수 있는 장점이 있습니다.

​

하지만 설치 기준을 잘 모르거나, 어길시에는 ....

거푸집 동바리 붕괴의 원인이 되기도 합니다.

​

그렇기에 반드시 강광동바리 및 강관비계 등은

반드시 설치기준을 정확하게 인지하고 조립하셔야 합니다.

​

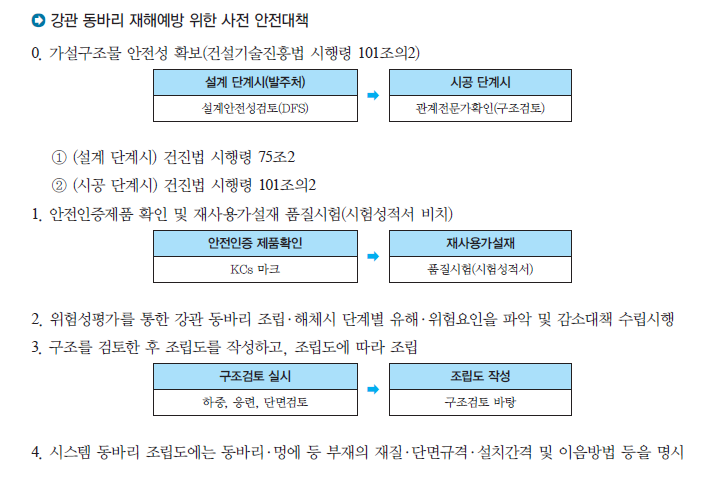

아울러 건진법 시행령101조2에 해당되는 가설구조물은

반드시 구조검토를 받아야 하고...

구조검토을 통한 조립도를 작성하고 현장에서는

이 조립도를 바탕으로 조립을 진행해야 합니다.





​

​

제332조(동바리 조립 시의 안전조치) 사업주는 동바리를 조립하는 경우에는 하중의 지지상태를 유지할 수 있도록 다음 각 호의 사항을 준수해야 한다.

1. 받침목이나 깔판의 사용, 콘크리트 타설, 말뚝박기 등 동바리의 침하를 방지하기 위한 조치를 할 것

2. 동바리의 상하 고정 및 미끄러짐 방지 조치를 할 것

3. 상부ㆍ하부의 동바리가 동일 수직선상에 위치하도록 하여 깔판ㆍ받침목에 고정시킬 것

4. 개구부 상부에 동바리를 설치하는 경우에는 상부하중을 견딜 수 있는 견고한 받침대를 설치할 것

5. U헤드 등의 단판이 없는 동바리의 상단에 멍에 등을 올릴 경우에는 해당 상단에 U헤드 등의 단판을 설치하고, 멍에 등이 전도되거나 이탈되지 않도록 고정시킬 것

6. 동바리의 이음은 같은 품질의 재료를 사용할 것

7. 강재의 접속부 및 교차부는 볼트ㆍ클램프 등 전용철물을 사용하여 단단히 연결할 것

8. 거푸집의 형상에 따른 부득이한 경우를 제외하고는 깔판이나 받침목은 2단 이상 끼우지 않도록 할 것

9. 깔판이나 받침목을 이어서 사용하는 경우에는 그 깔판ㆍ받침목을 단단히 연결할 것

[전문개정 2023. 11. 14.]

​

​

제332조의2(동바리 유형에 따른 동바리 조립 시의 안전조치)​ 사업주는 동바리를 조립할 때 동바리의 유형별로 다음 각 호의 구분에 따른 각 목의 사항을 준수해야 한다.

1. 동바리로 사용하는 파이프 서포트의 경우

가. 파이프 서포트를 3개 이상 이어서 사용하지 않도록 할 것

나. 파이프 서포트를 이어서 사용하는 경우에는 4개 이상의 볼트 또는 전용철물을 사용하여 이을 것

다. 높이가 3.5미터를 초과하는 경우에는 높이 2미터 이내마다 수평연결재를 2개 방향으로 만들고 수평연결재의 변위를 방지할 것

2. 동바리로 사용하는 강관틀의 경우

가. 강관틀과 강관틀 사이에 교차가새를 설치할 것

나. 최상단 및 5단 이내마다 동바리의 측면과 틀면의 방향 및 교차가새의 방향에서 5개 이내마다 수평연결재를 설치하고 수평연결재의 변위를 방지할 것

다. 최상단 및 5단 이내마다 동바리의 틀면의 방향에서 양단 및 5개틀 이내마다 교차가새의 방향으로 띠장틀을 설치할 것

3. 동바리로 사용하는 조립강주의 경우: 조립강주의 높이가 4미터를 초과하는 경우에는 높이 4미터 이내마다 수평연결재를 2개 방향으로 설치하고 수평연결재의 변위를 방지할 것

4. 시스템 동바리(규격화ㆍ부품화된 수직재, 수평재 및 가새재 등의 부재를 현장에서 조립하여 거푸집을 지지하는 지주 형식의 동바리를 말한다)의 경우

가. 수평재는 수직재와 직각으로 설치해야 하며, 흔들리지 않도록 견고하게 설치할 것

나. 연결철물을 사용하여 수직재를 견고하게 연결하고, 연결부위가 탈락 또는 꺾어지지 않도록 할 것

다. 수직 및 수평하중에 대해 동바리의 구조적 안정성이 확보되도록 조립도에 따라 수직재 및 수평재에는 가새재를 견고하게 설치할 것

라. 동바리 최상단과 최하단의 수직재와 받침철물은 서로 밀착되도록 설치하고 수직재와 받침철물의 연결부의 겹침길이는 받침철물 전체길이의 3분의 1 이상 되도록 할 것

5. 보 형식의 동바리[강제 갑판(steel deck), 철재트러스 조립 보 등 수평으로 설치하여 거푸집을 지지하는 동바리를 말한다]의 경우

가. 접합부는 충분한 걸침 길이를 확보하고 못, 용접 등으로 양끝을 지지물에 고정시켜 미끄러짐 및 탈락을 방지할 것

나. 양끝에 설치된 보 거푸집을 지지하는 동바리 사이에는 수평연결재를 설치하거나 동바리를 추가로 설치하는 등 보 거푸집이 옆으로 넘어지지 않도록 견고하게 할 것

다. 설계도면, 시방서 등 설계도서를 준수하여 설치할 것

[본조신설 2023. 11. 14.]

​

​

제333조(조립ㆍ해체 등 작업 시의 준수사항) ① 사업주는 기둥ㆍ보ㆍ벽체ㆍ슬래브 등의 거푸집 및 동바리를 조립하거나 해체하는 작업을 하는 경우에는 다음 각 호의 사항을 준수해야 한다. <개정 2021. 5. 28., 2023. 11. 14.>

1. 해당 작업을 하는 구역에는 관계 근로자가 아닌 사람의 출입을 금지할 것

2. 비, 눈, 그 밖의 기상상태의 불안정으로 날씨가 몹시 나쁜 경우에는 그 작업을 중지할 것

3. 재료, 기구 또는 공구 등을 올리거나 내리는 경우에는 근로자로 하여금 달줄ㆍ달포대 등을 사용하도록 할 것

4. 낙하ㆍ충격에 의한 돌발적 재해를 방지하기 위하여 버팀목을 설치하고 거푸집 및 동바리를 인양장비에 매단 후에 작업을 하도록 하는 등 필요한 조치를 할 것

② 사업주는 철근조립 등의 작업을 하는 경우에는 다음 각 호의 사항을 준수하여야 한다.

1. 양중기로 철근을 운반할 경우에는 두 군데 이상 묶어서 수평으로 운반할 것

2. 작업위치의 높이가 2미터 이상일 경우에는 작업발판을 설치하거나 안전대를 착용하게 하는 등 위험 방지를 위하여 필요한 조치를 할 것

[제목개정 2023. 11. 14.]
